Пересвет кнопок ВАЗ-2114 светодиодамиПодсветка приборов на автомобилях серии ВАЗ в заводском исполнении имеет зеленую шкалу спидометра и тахометра и стрелочки красного цвета. Многие не в восторге от такого сочетания, учитывая, что кнопки панели также подсвечены зеленым. Если автомобиль находится долгое время у одного водителя, эта цветовая гамма начинает порядком надоедать, и тогда возникает желание сделать пересвет кнопок ВАЗ-2114 нестандартным.

После того как решение принято, возникает вопрос: как это сделать, самостоятельно или обратиться за помощью на СТО. Замена подсветки на приборной доске – процесс несложный, поэтому большинство автолюбителей предпочитают делать пересвет кнопок, не прибегая к посторонней помощи.

Порядок работы

Замену заводской подсветки нужно начинать с приобретения комплекта светодиодных ламп понравившегося цвета. На панели приборов находятся датчики и приборы, на них понадобится определенное количество светодиодов, которое необходимо поставить для обеспечения хорошей видимости водителю, особенно в ночное время. Поэтому перед тем, как покупать светодиоды, нужно рассчитать их количество на каждый из приборов. Например, на подсветку датчика тормозов вполне хватит 3 светодиода.

Приобретать желательно с небольшим запасом, так как при установке есть вероятность повреждения одного из светодиодов, и общая цепь работать не будет.

Начинать работу нужно с отключения напряжения и демонтажа панели приборов. С обратной стороны панели есть специальные заводские патроны, в которые вмонтированы лампы подсветки. Их нужно аккуратно достать, а на их месте разместить светодиоды. Существует вероятность, что светодиоды не будут помещаться в посадочные места. Если это произойдет, придется немного сточить головку светодиодных ламп. В случае если замена светодиодов выполняется впервые, запасные светодиоды очень пригодятся. Когда все головки будут обточены до нужного размера, можно переходить к их установке. Замену лампочек следует производить, не нарушая полярность.

Пересвет кнопок ВАЗ-2114 светодиодамиПосле размещения светодиодов в патроны можно приступить к закреплению их в посадочных местах. Скотч в качестве быстрого крепления светодиодов не подойдет, так как при вибрации на дороге он отойдет, и лампы вывалятся из патронов. Поэтому желательно применять для крепления светодиодов силиконовый клей. Он надежно закрепит светодиоды и не повредит поверхность панели приборов. После застывания клея можно подключать напряжение и, не устанавливая панель, проверять работоспособность светодиодов.

Когда все готово, включаем зажигание и наблюдаем за полученным результатом. Если какой-то диод не горит, значит, перепутана полярность. В этом случае придется перевернуть не светящийся диод в общей схеме. Когда после включения зажигания все светодиоды не горят, значит, в процессе монтажа была повреждена проводка.

Читайте также: Как подтянуть рулевую рейку на ВАЗ-2114

Сборка панели

Пересвет кнопок ВАЗ-2114 светодиодамиПосле того как вы удостоверились в работоспособности всех светодиодов, можно собирать панель. Для этого необходимо всю проводку от подсветки вывести на плату и надежно припаять. Пайка проводов должна выполняться в определенной последовательности, иначе светодиоды гореть не будут. Если остались длинные провода, их желательно укоротить, чтобы в процессе установки они не попали в пазы защелок. Когда все погрешности устранены, можно ставить панель приборов на место и прикручивать шурупами.

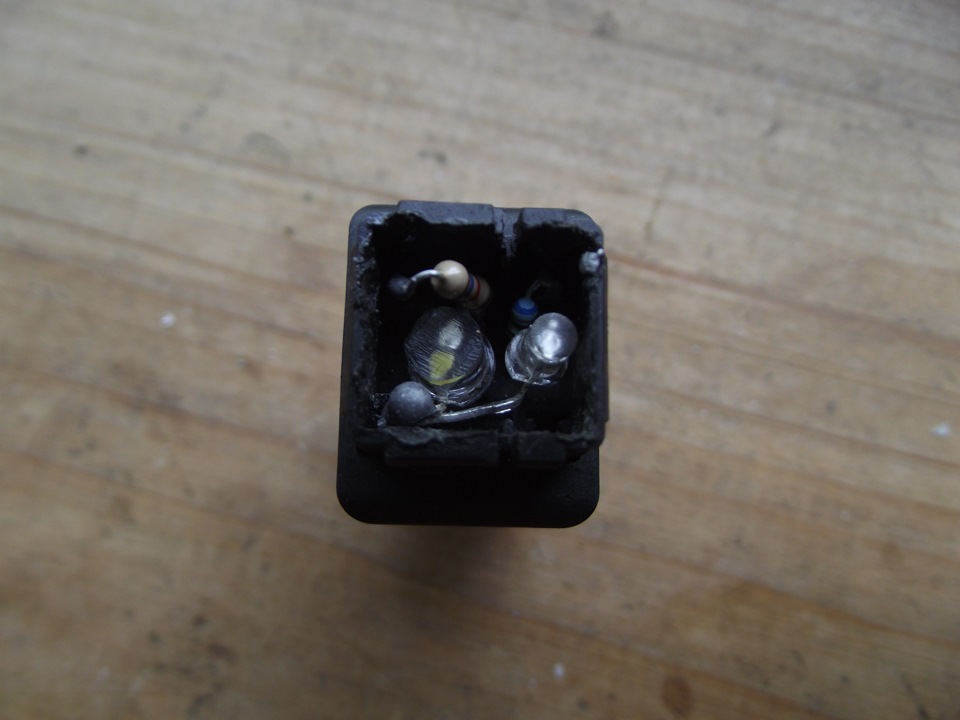

По похожему принципу впору заменить кнопки включения ближнего света, габаритов стеклоподъемников и пр. Но нужно учитывать некоторые особенности кнопок. На автомобиле ВАЗ-2114 могут стоять кнопки строго образца и более новая модификация.

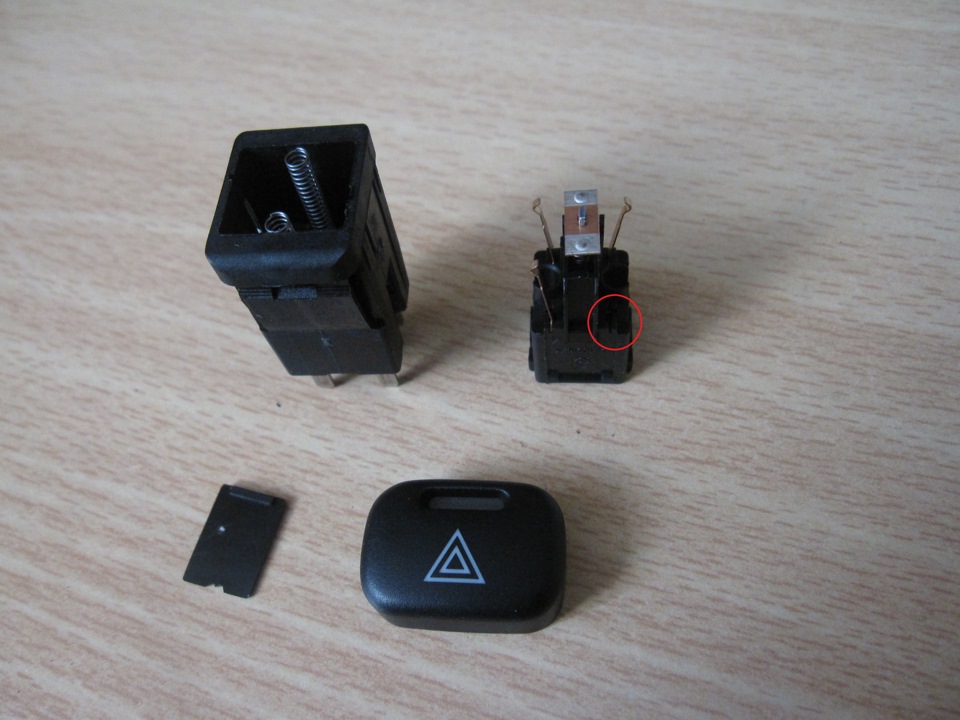

Для того чтобы добраться до светодиода в старом варианте кнопки, ее придется разбирать полностью, при этом важно не потерять пружины, которые являются проводниками. Сборка старых образцов также потребует немало времени и упорства. В кнопках нового образца все намного проще, так как они крепятся благодаря защелкам, а внутри вместо пружин установлены металлические пластины.

Далее последняя проверка: включаем зажигание и проверяем: если все светодиоды горят, значит, процесс замены пошел успешно, и на этом можно считать работу выполненной. Если один из диодов не засветился, придется снова разобрать и переделать.
