Как сделать забор из профнастила чертежи

Если ограждение строится на cклоне. проект просто необходим, ведь, в противном случае, можно легко ошибиться в расчетах наклона и расположения отдельных секций.

Схема металлического ограждения с указанием размеров

Чертежи оград из профнастила

Для строительства своими руками таких типов оград, как забор из профнастила или сетки рабицы. грамотно выполненные чертежи позволят не допустить перерасхода материалов. Ограждения из профнастила считаются прочными сооружениями, однако, для их возведения не требуется больших трудозатрат.

В некоторых случая при строительстве обходятся и без возведения фундамента. Основание для таких заборов необходимо предусмотреть в тех случаях, когда местность участка находится под уклоном. Фундамент обычно делают малозаглубленным вследствие небольшого веса всей конструкции.

Чертежи для заборов из профнастила могут быть выполнены достаточно условно. Главное, чтобы они определяли расположение опор и места крепежа. Более точные расчеты необходимы лишь для мест, где будут располагаться калитка и въездные ворота.

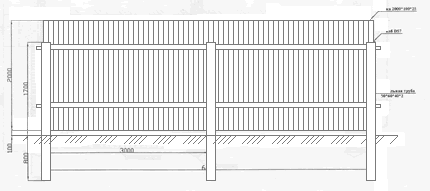

Подробный чертеж ограды из профнастила для сборки и установки

Для ворот, как правило, используется тот же профнастил. Такие чертежи вполне можно самостоятельно.

Чертежи заборов из камня

Каменные заборы отличаются своим массивным видом и большим сроком службы. Обычно такие заборы делаются для дорогих загородных домов, возле которых другие типы будут выглядеть неподходяще.

Первым делом выполняется чертеж будущей конструкции, с помощь которого рассчитывается количество необходимых материалов. Строительство любых типов оград для домов начинается с разметки участка.

Для неровной местности необходимо предусмотреть установку забора ступенями, поэтому чертеж должен все это предусматривать.

После разметки территории для каменных заборов делается ленточный фундамент. Так как конструкция ограждения будет очень тяжелой, к фундаменту предъявляются особые требования.

Подробный чертеж каменного забора с фундаментом

Проект позволит просчитать нагрузку на основание, а также не даст застройщику ошибиться в покупке необходимых материалов. Строительство цоколя и установку столбов также лучше всего производить, ориентируясь на чертежи: чтобы не ошибиться.

Чертежи деревянного забора

В последнее время, многие застройщики отдают предпочтение деревянным ограждениям. потому что не хотят загромождать участки своих загородных домов «крепостными стенами».

Вариантов, с помощь которых можно выполнить строительство деревянного ограждения, очень много, и все они отличаются своей доступностью. К примеру, строя забор из горбыля. по сути отхода деревянной промышленности, получите в итоге очень стильное и необычное сооружение.

Чертеж для постройки забора из дерева

Кроме доступности, дерево отличается своей экологичностью, что немаловажно для тех, кто заботится о своем здоровье и об окружающей среде.

Такие недостатки деревянного забора, как его недолговечность и небольшая стойкость к воздействию окружающей среды, обязывает при проектировании уделить немалое внимание его защитной обработке. Проекты деревянных ограждений должны предусматривать грамотную антисептическую обработку опор забора. Вследствие того, что влажная среда может попросту сгноить деревянные столбы. необходимо обработать их пропиткой из битума в местах соприкосновения с землей.

Схема для монтажа деревянного штакетника

Под столбами должен быть предусмотрен дренаж, для того, чтобы весной их не выдавило наверх. Помимо дренажа столбов, проекты ограждений должны включать дренаж по периметру забора. Это делается для того, чтобы вода не скапливалась возле пролетов ограды, а уходила в землю как можно глубже.

Часть деревянного забора, которая будет находиться над поверхностью земли, тоже должна быть обработана защитными составами или покрашена. Такая обработка позволит защитить конструкцию от вредных насекомых, а также от пагубного влияния атмосферных осадков и солнца.

Возведение заборов такого типа своими руками не требует от строителя глубоких навыков в этой отрасли. Однако проект или примитивный чертеж будущего забора позволит безошибочно расположить все необходимые элементы конструкции, такие как калитка, въездные ворота. Кроме этого, для человека, впервые сталкивающегося со строительством, проект позволит не бояться за перерасход материалов или за их нехватку.

Схемы и чертежи заборов

Чертёж металлического ограждения

Так ли уж нужна предварительная разработка плана и конструкции забора? Если этот забор не временный. то, безусловно, это необходимо, особенно, если это чертежи заборов из металла, где секции собираются из труб, арматуры и проволоки. Но это также касается даже деревянного штакетника, где верхняя кромка пролёта будет волнообразной и вам придётся рассчитывать необходимое количество материала.

Виды чертежей и схем для ограждений

Схема забора из профнастила

Проект забора может производиться не только для изготовления отдельно взятой секции, но также и для всего ограждения в целом и даже для отдельно взятого столба. Также крайне необходим чертёж ворот и калитки. Необходимость составлять схемы и планировать проект вам к тому же поможет видео в этой статье.

Металлические секции

Схема профильной секции ограждения

Возможные конфигурации секций

  • Представьте себе, что протяжённость одной прямой линии периметра будет составлять 1516 см, то как вам поступить с остатком, если рабочая ширина секции будет 150 или, к примеру, 200 см? Это говорит о том, что покупать готовые секции можно только тщательно высчитав их суммарную протяжённость и сопоставив с вашей усадьбой.
  • Но, лучше всего, конечно, сделать чертеж забора, чтобы не оставались лишние сантиметры или не проявлялась их нехватка. Ведь каждая секция состоит из профилей и арматуры определённой толщины, которые нужно симметрично расположить на определённом отрезке и при этом все пролёты должны быть одинаковыми. Вот здесь-то и важен точный расчёт всех элементов по отношению к периметру усадьбы или к одной определённой линии.

Совет. Бывает такое, что получаются несовпадения на несколько сантиметров в одну или другую сторону, но это не так страшно, если вы обнаружили этот факт до монтажа опор. Столбы можно расположить уже или шире, исправив недостаток длиной кронштейнов для секций.

Ворота

Распашные ворота 520 см

  • Обратите внимание на фото чертежа вверху – там вы увидите чертёж металлических распашных ворот для парадного въезда для бетонного панельного забора. Такая конструкция простоит долгие годы, и створки не будут перехлёстывать друг друга из-за перекоса столбов или неправильных размеров.

Пример составления чертежа для ворот

  • Чтобы расчертить конструкцию ворот, на первое место нужно ставить не рисунок, а схему крепления профилей, от которой будет зависеть прочность. На изображении выше предлагается принцип использования треугольника, как самой жёсткой конструктивной фигуры. Такое расположение профилей в данном случае не позволит створке оттянуть опору на себя, благодаря чему кнструкция будет прочной при всей её лёгкости.

Опоры

Устройство кирпичных столбов

  • Для того чтобы сделать опору из кирпича своими руками, опять же нужна схема укладки, ведь каждый кирпич имеет определённые параметры по длине, ширине и толщине и вам придётся рассчитать кладку таким образом, чтобы получился столб нужных размеров. Ведь такой стояк может монтироваться из силикатного, декоративного или обычного кирпича и к тому же его можно облицевать керамической плиткой. Для всех действий нужен расчёт пространства и будет гораздо удобнее, если вы это сделаете заранее.

Схематическое изображение бетонного столба для ограждения

  • Если даже взять такую простую вещь, как бетонный столбик, то и в этом случае необходим чертёж, чтобы была возможность правильного расположения всех конструкционных элементов. Если упростить структуру опоры и сделать её в виде простого четырёхгранного профиля, то и там нужно правильно расположить арматурный каркас и установить в нужных местах закладные. Поэтому любому производителю нужна инструкция в виде схемы, по которой он сможет делать заливку.
  • Благодаря схеме вы сможете выбрать оптимальный метод установки опоры для забора или ограждения вашей придомовой территории или дачного участка. и если к ней добавить детальное описание, то вы также сможете тот или иной способ применить к тому или иному материалу заборных столбов. Также такие зарисовки помогут определить глубину посадки и ширину лунки.

Заборы из секций

Схема ограждения из сетки Рабица

  • Проще собирать секции из таких материалов, как сетка Рабица или профнастил, здесь каждый пролёт можно нивелировать до миллиметра. Тем не менее, нужно рассчитать как всё ограждение в целом, так и каждый отдельный блок, потому что в противном случае возникнет нестыковка на углах периметра.
  • Чертёж очень поможет на пересечённой или покатой местности, где забор будет устанавливаться на разной высоте, и поэтому возможны изменения в конструкции. Здесь очень важно будет отобразить высоту уклона, чтобы рассчитать перепады и высоту столбов.

Схема забора на уклоне

Совет. При уклонном рельефе обязательно составьте схему монтажа ограждения, чтобы выдержать симметрию в пропорциях. Так вы сможете правильно распределить все секции забора.

Заключение

Как вы сами понимаете, правильный чертёж конструкции -это половина успеха в её качественной сборке и заборы здесь не исключение. К тому же, цена проекта будет меньше, когда всё рассчитано заранее и не возникает форс-мажорных ситуаций.

Рекомендуем лучшую цену на товар #9660;

Поделиться в соцсетях

Чертеж забора из профнастила

Чертеж забора нужен для установки конструкции и качественного производства работ. Это позволит соорудить качественную и экономичную ограду, которая прослужит долгие годы. Кроме того, схема забора поможет рассчитать материалы. Что нам понадобится?

Чертеж забора нужен для качественного производства работ. Он поможет точно рассчитать материалы.

Расчет материалов и инструментов

Столбы. Одним из лучших вариантов для столбов является профильная металлическая труба (прямоугольная 40х60 мм или квадратная 60х60 мм). Лучшее расстояние между столбами 2 м. Если грунт ровный, а структура глиняная, то глубина должна быть 70-90 см, а если почва песчаная, а поверхность ровная, тогда глубина должна составлять 120 см. Чтобы узнать какое количество столбов нам нужна мы периметр забора делим на расстояние между столбами, к полученному результату прибавляем 3, получившееся число и является необходимым количеством.

В качестве столбов используется профильная металлическая труба 40х60 мм или 60х60 мм. Для лаг берется труба сечением 40х20 мм.

Лаги. Профильная труба используется для каркаса, но размером чуть меньше: 40х20, толщина не меньше 2,5 мм. Длина лаг рассчитывается легко: на 2 нужно умножить длину периметра забора, к полученной цифре прибавить метраж, который изготавливается для ворот.

Листы профнастила. Листы лучше брать не меньше 0,5 мм толщиной, высотой ребра 2 см. Количество листов рассчитывается исходя из ширины рабочего материала. Допустим, ширина листа 20-1100 мм. Метраж забора нужно делить на ширину рабочего материала, и получается количество необходимых листов.

Крепеж. Для закрепления профлистов к каркасу желательно использовать специальные саморезы для профнастила, которые лучше обеспечивают герметизацию отверстий, где закреплен профлист.

Садовый ручной бур применяется в домашнем хозяйстве при установке заборов, столбов, а также при выкапывании лунок перед посадкой деревьев.

Для строительства ограждения нужно воспользоваться следующими инструментами:

  • кувалда - предназначен для забивания столбов;
  • шуруповерт - предназначен для крепления профнастила ;
  • сварочный аппарат - для сварки труб;
  • рулетка для измерения;
  • бур ручной - для бурения углублений;
  • ножницы по металлу - по мере надобности;
  • строительный уровень;
  • колья;
  • шнур.

Строительство и чертеж ограждения из профнастила

Профнастил - современный, надежный и долговечный материал. Для того, чтобы просто и легко установить любое ограждение, необходимо грамотно сделать чертежи заборов. Монтаж конструкции включает в себя 5 стадий:

В первую очередь устанавливаются крайние столбы, по которым натягивается шнур. Далее устанавливаются промежуточные столбы, выполняется бутование.

  1. Разметка территории. Для разметки необходимо шнур, колья и рулетка. Колышки ставятся там, где располагаются основные столбы, между ними натягивается шнур. Далее нужно разметить место для промежуточных столбов.
  2. Закрепление столбов. Бурят углубления в том месте, обозначенном колышками. В первую очередь устанавливаются крайние столбы, натягивается шнур. Далее устанавливаются промежуточные столбы, выполняется бутование. У углубления со столбами выкладываем камень или кирпич (битый), потом все засыпается песком. Чтобы повысить плотность, поливаем водой. Остаток углубления заливается раствором цемента. Пропорции: 1 часть цемента, 4 части щебня (мелкого), 4 части воды, 4 части песка. Готовый раствор заливаем в остаток углубления.
  3. Сварка (установка) лаг. Монтаж каркаса должен делать профессиональный сварщик, потому что от качества зависит долговечность и надежность всего сооружения. Лаги приваривают в 2 ряда параллельно друг к другу. Готовый каркас покрыть грунтовкой и покрасить краской для металла.
  4. Закрепление профнастила. Профлисты закрепляются к лагам специальными саморезами, которые предотвращают коррозии. Лучшее расстояние между ними должно быть 20-25 см.
  5. Устройство ворот. Чтобы изготовить ворота, нужна профильная труба одинакового размера с трубой для каркаса. Необходимой формы сваривается каркас, закрепляется профнастил так же, как для установки ограды. Далее привариваются петли. И последним шагом является навешивание ворот на петли.
